В интернет магазине Golden-kot.ru Вы можете купить USB тестер JUWEI J7-t по низкой цене. Можно ознакомиться с описанием USB тестера JUWEI J7-t, посмотреть работу тестера в живую и научиться использовать все функции USB тестера JUWEI J7-t по максимуму.
USB тестер JUWEI J7-t имеет яркий дисплей и пользуется популярностью у частных мастеров по ремонту телефонов, и в сервисных центрах, как устройство для быстрой диагностики телефонов, шнуров, зарядных устройств и т.д.
Данное устройство может заинтересовать каждого радиолюбителя, а также пользователей смартфонов, планшетов и другой мобильной техники, которые хотят знать всю правду о реальных зарядных параметрах своих девайсов.
С помощью данного USB тестера вы можете легко проверить, какой максимальный ток может выдать Ваш блок питания. И заодно посмотреть, каким зарядным током питается Ваше устройство на самом деле. Если у Вас есть автономное зарядное устройство (повербанк), то с помощью USB тестера вы можете проверить ёмкость, которую способен сохранить в себе Ваш повебранк.
Дополнительно у USB тестера J7-t есть встроенные функции защиты тестируемых устройств. Тестер отключит нагрузку автоматически при понижении или превышении установленного значени тока или напряжения. Ко всему этому, дополнительно, есть функция отключения нагрузки по таймеру.
Описание показаний на дисплее USB тестера JUWEI J7-t.
Для удобства использования в различных режимах, на USB тестере JUWEI J7-t все показания скомпанованы в три экрана. Переключение между экранами выполняется одиночным нажатием кнопки, которая расположена в верхней части корпуса.

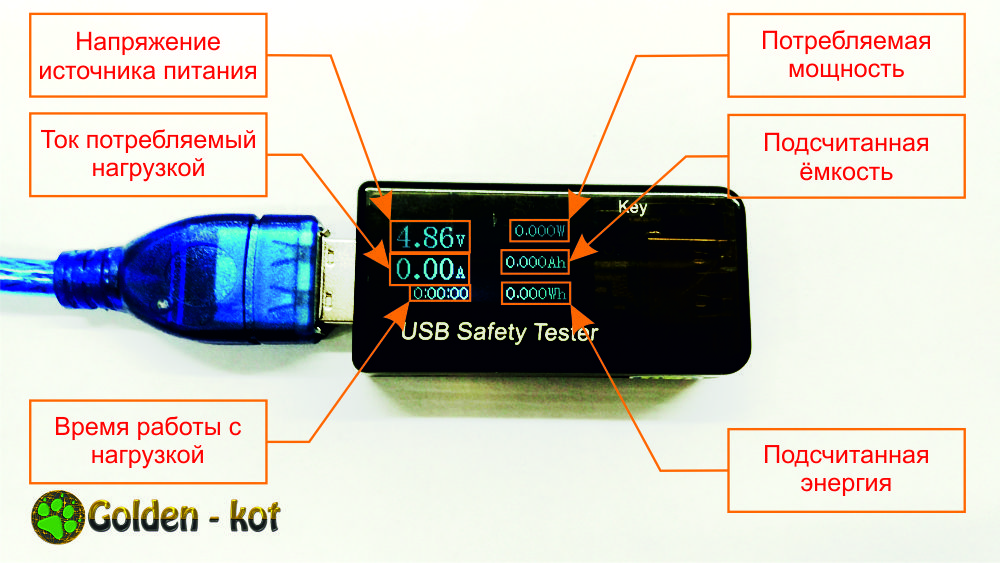

| Показания на дисплее USB тестера Juwey J7-t | |
|---|---|
| Напряжение источника питания: | показывает напряжение источника питания, к которому подключен USB тестер |
| Ток потребляемый нагрузкой: | показывает ток, который потребляет подключенная к USB тестеру нагрузка |
| Время работы с нагрузкой: | показывает время работы с подключенной к USB тестеру нагрузкой, без нагрузки таймер останавливается |
| Потребляемая мощность: | показывает мощность, которую потребляет подключенная к USB тестеру нагрузка |
| Подсчитанная ёмкость: | показывает подсчитанный заряд в мАч, который пропущен через тестер |
| Подсчитанная энергия: | показывает подсчитанную энергию в Wh, прошедшую через тестер |

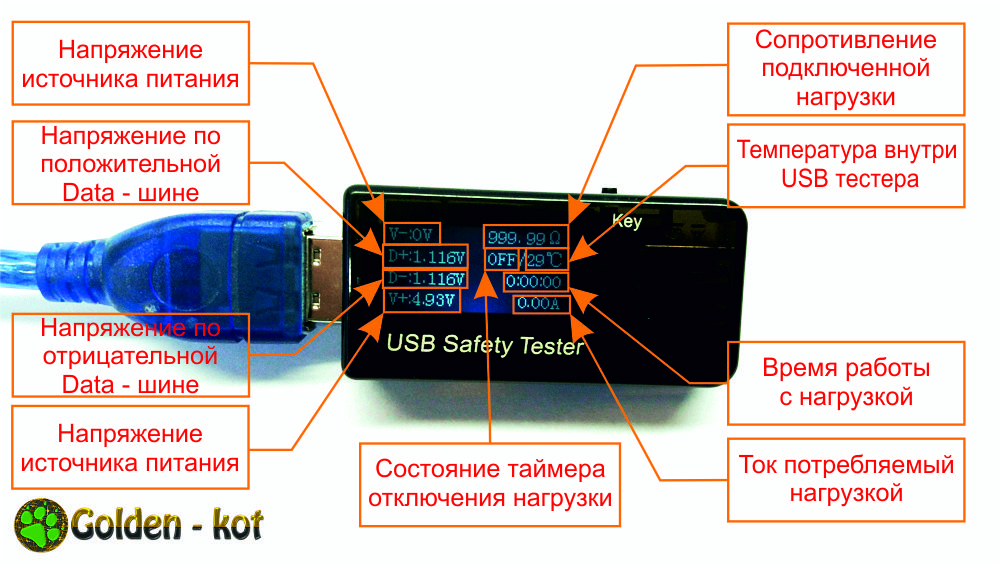

| Показания на дисплее USB тестера Juwey J7-t | |
|---|---|
| Напряжение источника питания: | показывает напряжение источника питания, к которому подключен USB тестер, всегда "0" |
| Напряжение по положительной Data - шине: | показывает напряжение на положительной Data - шине, меняется при использовании разных ЗУ, кабелей и разных режимах зарядки устройств. |
| Напряжение по отрицательной Data - шине: | показывает напряжение на отрицательной Data - шине, меняется при использовании разных ЗУ, кабелей и разных режимах зарядки устройств. |
| Напряжение источника питания: | показывает напряжение источника питания, к которому подключен USB тестер |
| Сопротивление подключенной нагрузки: | показывает сопротивление подключенной к USB тестеру нагрузки, при подключении тестируемых устройств, сопротивление может меняться в процессе зарядки |
| Температура внутри USB тестера: | показывает температуну внутри корпуса USB тестера |
| Время работы с нагрузкой: | показывает время работы с подключенной к USB тестеру нагрузкой, без нагрузки таймер останавливается |
| Ток потребляемый нагрузкой: | показывает ток, который потребляет подключенная к USB тестеру нагрузка |
| Состояние таймера отключения нагрузки: | показывает состояние таймера отключения нагрузки, по умолчанию выставлено состояние "OFF", в настройках таймер можно выставить на значения от 0 до 23 часов. |

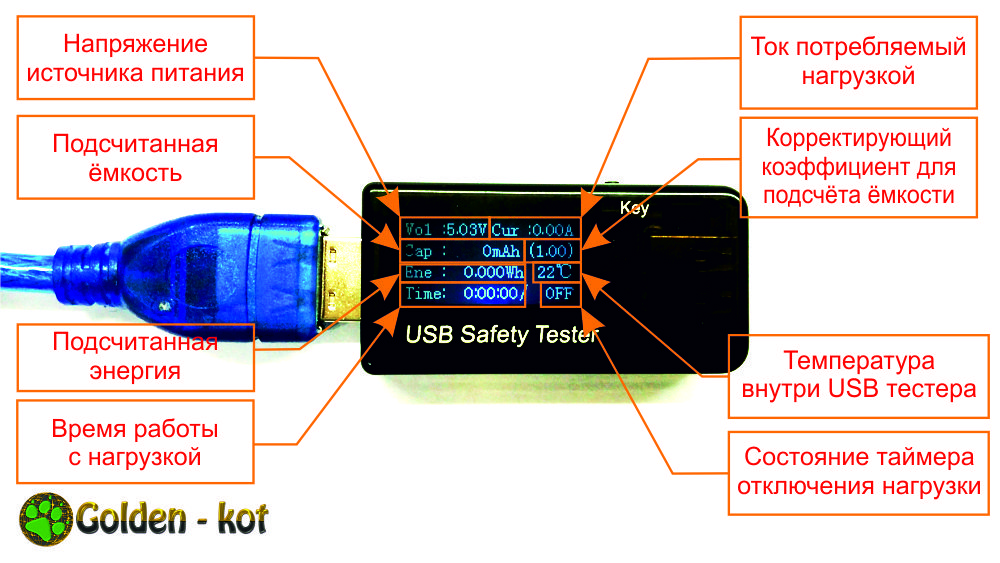

| Показания на дисплее USB тестера Juwey J7-t | |
|---|---|
| Напряжение источника питания: | показывает напряжение источника питания, к которому подключен USB тестер |
| Подсчитанная ёмкость: | показывает подсчитанный заряд в мАч, который пропущен через тестер |
| Подсчитанная энергия: | показывает подсчитанную энергию в Wh, прошедшую через тестер |
| Время работы с нагрузкой: | показывает время работы с подключенной к USB тестеру нагрузкой, без нагрузки таймер останавливается |
| Ток потребляемый нагрузкой: | показывает ток, который потребляет подключенная к USB тестеру нагрузка |
| Корректирующий коэффициент для подсчёта ёмкости: | корректирующий коэффициент для подсчёта ёмкости АКБ, по умолчанию выставлено значение "1", в настройках тестера можно выставить значение от "0,50" до "1,50" |
| Температура внутри USB тестера: | показывает температуну внутри корпуса USB тестера |
| Состояние таймера отключения нагрузки: | показывает состояние таймера отключения нагрузки, по умолчанию выставлено состояние "OFF", в настройках таймер можно выставить на значения от 0 до 23 часов. |

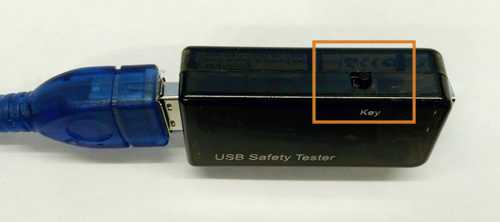

Назначение кнопки на USB тестере JUWEI J7-t, которая расположена в верхней части корпуса.
Этот вопрос мучает многих после покупки тестера. В USB тестере JUWEY J7-t кнопка многофункциональна и выполняет различные дейстия в зависимости от режима, в котором находится тестер.
Одно короткое нажатие - последовательное переключение экранов USB тестера. При каждом следующем нажатии, USB тестер переключается на отображение следующего экрана.
Одно продолжительное нажатие - сброс показаний всех счётчиков USB тестера.
Два нажатия - сброс счётчика подсчитанной ёмкости.
Три нажатия - сброс счётчика подсчитанной энергии.
Четыре нажатия - сброс счётчика таймера продолжительности заряда/разряда.
Пять нажатий - установка таймера отключения нагрузки. Далее одиночными нажатиями выбрать необходимое время отключения. Выставленное вермя сохраняется автоматически через 2 секунды после последнего действия.
Шесть нажатий - цикличное переключение языка с китайского не английский и обратно с английского на китайский.
Использование USB тестера JUWEI J7-t в режиме измерений.
В использовании USB тестер JUWEI J7-t можно отнести к простым устройствам – для включения тестера просто подключите его к любому зарядному устройству с выходом USB, тестер сразу же отобразит текущее напряжение в вольтах и температуру внутри корпуса тестера. А значения тока будет нулевое.

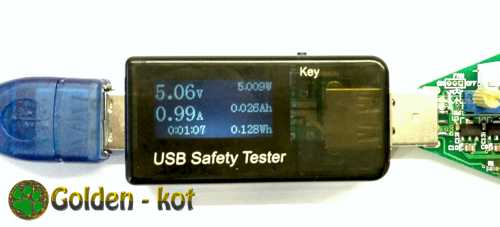

Для измерения максимального тока, который может выдать Ваше зарядное устройство, USB тестер JUWEI J7-t необходимо подключить к самому зарядному устройству, а на USB выход тестера подключить нагрузку.
Сами нагрузки бывают изначально настроены на разные значения тока, но наиболее популярны нагрузки на 1 ампер и на 2 ампера. Существуют так же нагрузки с другими фиксированными значениями, а так же с возможностью плавного изменения тока.
После подключения тестера к зарядному устройству и фиксированной нагрузки на выход тестера дисплей отобразит текущее напряжение и ток отдаваемый зарядным устройством.
При использовании низкокачественных зарядных устройств, напряжение и ток отдаваемый устройством, может сильно отличаться в меньшую сторону от указанного!

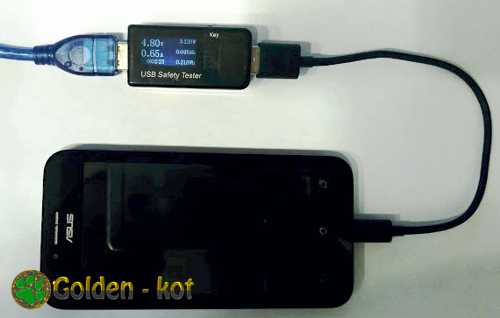

Для измерения тока заряда вашего телефона, планшета или любого друго устройства необходимо подключить USB тестер JUWEY J7-t к зарядному устройству. Кабель, через который Вы заряжаете свой телефон, подключаете на выход USB тестера. На дисплее тестера будет отображаться текущее напряжение, текущий ток заряда, текущую мощность, начнётся подсчёт ёмкости батареи в устройстве и затраченной энергии, таймер работы начнёт отсчёт времени заряда. Таймер автоматически отстановится при отсутствии протекающего тока через тестер, проще говоря по окончанию зарядки.
Калибровка USB тестера JUWEI J7-t по напряжению и по току.
Для выполнения измерений более точных, чем контроль работы ЗУ, проверки кабелей и проверка зарядки Ваших устройств, USB тестер желательно откалибровать.
USB тестер JUWEY J7-t, это один из немногих тестеров, в которых есть функция калибровки по напряжению и по току. В более простых моделях тестеров, данная функция отсутствует.
Для выполнения калибровки Вам понадобиться эталонный источник питания с напряжением на выходе 5 вольт и эталонная нагрузка с потреблением в 1 ампер.

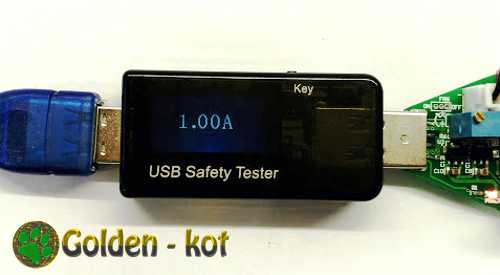

Для перевода USB тестера JUWEY J7-t в режим калибровки необходимо зажать кнопку и подключить USB тестер к источнику питания. USB тестер запуститься в режиме калибровки тока. На дисплее отобразится текущее значение тока. Вам необходимо дважды нажать кнопку и значения тока на дисплее начнут мигать. Второе двойное нажатие кнопки приравняет текущее значение тока к одному амперу и сохранит в память. Для выхода из режима калибровки USB тестер достаточно отключить от источника питания.

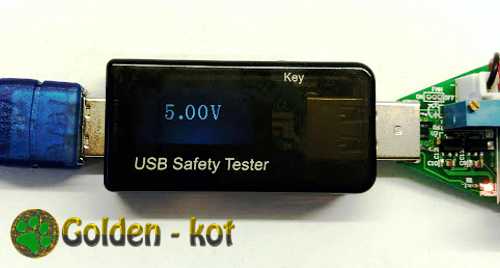

Дальше Вы можете перейти к калибровке USB тестера по напряжению. Для выполения калибровки по напряжению, Вам необходимо подключить USB тестер к эталонному источнику питания на 5 вольт с зажатой кнопкой. На дисплее отобразиться текущее значение тока. Нажмите ещё один раз кнопку и тестер перейдёт в режим калибровки напряжения. На дисплее значение тока смениться на текущее значение напряжения. Для выполнения калибровки, нажмите дважды на кнопку, показания напряжения начнут мигать. Второй двойное нажатие кнопки приравняет значение напряжения к 5 вольтам и сохранит данные в память. Для выхода из режима калибровки USB тестер достаточно отключить от источника питания.
Использование USB тестера JUWEI J7-t в режиме защиты нагрузки.
USB тестер JUWEY J7-t имеет функцию защиты подключенных устройств от пониженного и от повышенного напряжения. Так же есть функция защиты подключенных устройств от превышения потребляемого тока. В более простых моделях тестеров, данная функция отсутствует.
Переход к режиму настройки порогов срабатывания защиты осуществляется так же, как и к режиму калибровки. Подключаете USB тестер к источнику питания с зажатой кнопкой, на дисплее у Вас отображается текущее значение тока. Нажимаете кнопку один раз, на дисплее отобразиться текущее значение напряжения. Нажимаете кнопку ещё один раз, на дисплее будет показано напряжение верхнего порога срабатывания защиты USB тестера.
Для изменения выставленного верхнего порога срабатывания защиты, нажмите дважды на кнопку, показания начнут мигать. Одиночное нажатие на кнопку уменьшает напряжение с шагом в 0,1 вольта от 30,0 вольт до 1,0 вольта. Для ускорения процесса можно кнопку зажать и держать. Для сохранения выставленного значения достаточно не выполнять ни каких действий в течении двух секунд. Для выхода из режима настройки порогов защиты USB тестер достаточно отключить от источника питания.
После выставления верхнего порога срабатывания защиты, одиночным нажатием кнопки, можно сразу перейти к выставлению нижнего порога срабатывания защиты.

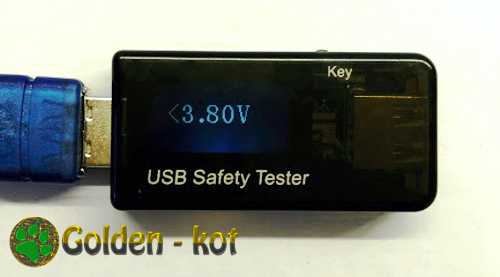

Для изменения выставленного нижнего порога срабатывания защиты, нажмите дважды на кнопку, показания на дисплее начнут мигать. Одиночное нажатие кнопки будет уменьшать напряжение с шагом в 0,1 вольта от 24,0 вольт до 0,5 вольт. Для ускорения процесса можно кнопку зажать и держать. Для сохранения выставленного значения достаточно не выполнять ни каких действий в течении двух секунд. Для выхода из режима настройки порогов защиты USB тестер достаточно отключить от источника питания.
После выставления нижнего порога срабатывания защиты, одиночным нажатием кнопки, можно сразу перейти к выставлению максимального значения тока, при достижении которого нагрузка будет отключена.
Для изменения выставленного максимального значения тока, нажмите дважды на кнопку, показания на дисплее начнут мигать. Одиночное нажатие кнопки будет уменьшать ток с шагом в 0,1 ампера от 5,5 ампер до 0,5 ампер. Для ускорения процесса можно кнопку зажать и держать. Для сохранения выставленного значения достаточно не выполнять ни каких действий в течении двух секунд. Для выхода из режима настройки порогов защиты USB тестер достаточно отключить от источника питания.
Корректирующий коэффициент подсчёта ёмкости АКБ в тестируемых устройствах с помощью USB тестера JUWEI J7-t.
В USB тестере JUWEY J7-1 есть возможность ввести корректирующий коэффициент подсчёта ёмкости АКБ. По умолчанию коэффициент поправки выставлен равным "1".
Введение поправки при подсчёте ёмкости обосновывается потерями вызванными использованием шнуров с просадкой по напряжению, низким качеством разъёмов, потерями на нагрев контроллеров заряда и батарей в устройствах. Всё это приводит к снижению КПД при заряде АКБ и в разных случаях может составлять 50-80%. Следовательно введение корректирующего коэффициента позволяет вести подсчёт ёмкости АКБ более точно.
Переход к режиму настройки / изменения корректирующего коэффициента осуществляется так же, как и к режиму калибровки. Подключаете USB тестер к источнику питания с зажатой кнопкой, на дисплее у Вас отображается текущее значение тока. Одиночными нажатиями переходите к следующим экранам пропуская режим калибровки и режим установки порогов срабатывания защиты. В конечном итоге Вам потребуется нажать кнопку 5 раз и на дисплее отобразиться предустановленное значение корректирующего коэффициента "Х1,00".
Для изменения предустановленное значение корректирующего коэффициента, нажмите дважды на кнопку, показания на дисплее начнут мигать. Одиночное нажатие кнопки будет уменьшать ток с шагом в 0,01 еденицу от 1,5 до 0,5 . Для ускорения процесса можно кнопку зажать и держать. Для сохранения выставленного значения достаточно не выполнять ни каких действий в течении двух секунд. Для выхода из режима настройки корректирующего коэффициента USB тестер достаточно отключить от источника питания.
